Introducerea Produsului

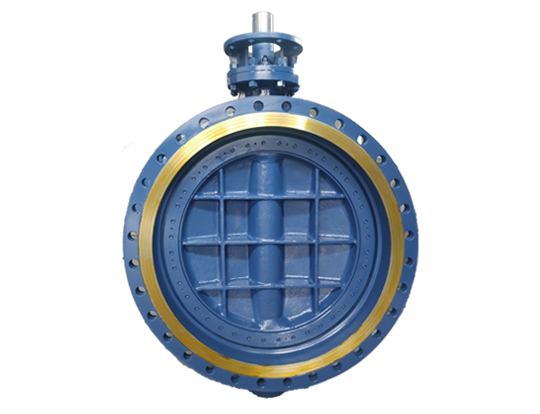

Supapa fluture LYV®️ triplu offset este fabricată la standarde înalte. Controlăm calitatea turnării pentru a face supape mult superioare produselor similare din industrie. Supapa fluture LYV®️ cu triplu offset folosește metal de înaltă calitate + inel de etanșare cu mai multe straturi de grafit, ceea ce permite ca supapa să fie utilizată în condiții de presiune ridicată și temperatură ridicată. De asemenea, oferim diferite opțiuni de etanșare pentru diferite condiții de lucru, cum ar fi PTFE sau metal pe metal. Supapa fluture cu compensare triplă LYV®️ are un design unic (opțional) care permite supapei să fie sub presiune constantă de la ambele părți și scurgeri zero, așa cum este cunoscut sub numele de supapă fluture bidirecțională. Pentru mai multe informații, vă rugăm să luați legătura cu vânzările noastre.

Specificații

Gama de dimensiuni:

NPS 2”-88”; DN50-DN2200

Presiune nominală:

150LB-600LB; PN6-PN64

Interval de temperatură:

-69℃~825℃（depinde de design și material)

Terminați conexiunile:

Flanșă; sudare cap la cap; Napolitana; Lug-napolitana

Materiale caroserie:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiale disc:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material de etanșare:

420/304/316+Graphit; PTFE; 304+STL; 316+STL

Materiale scaun:

integrală; 304/316/STL suprasudare.

Materiale tulpini:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design & Fabricare Standard:

API 609

Standard față în față:

EN558-1

Terminați standardul conexiunii:

ASME B16.4

Testare și inspecție Standard:

API 598

Caracteristici

■ Zero scurgeri

■ Sigilare cu mai multe straturi

■ Design cu disc triplu excentric

■ Bidirecțională (opțional)

■ Design tijă anti-explozie

■ Metal-to-Metal disponibil

■ Diametru mare

Ce este supapa fluture cu compensare triplă:

Supapa fluture cu decalaj triplu își are numele de la cele trei excentricități ale designului de etanșare. Spre deosebire de supapele fluture tradiționale, care au doar un simplu disc de rotație pentru a închide. Supapa fluture cu decalaj triplu a inclus trei excentricități pentru a închide supapa liniar până la închiderea etanșă. Diferența dintre supapa fluture din linia centrală și supapa fluture cu decalaj triplu constă în metoda de realizare a etanșării. Supapa fluture din linia centrală realizează etanșarea prin compresia suprafețelor de etanșare, în timp ce supapa fluture cu triplu decalaj realizează etanșarea prin contactul dintre suprafețe. Aceasta este ceea ce numim diferența dintre etanșarea liniei și etanșarea feței. Prin urmare, durata de viață a supapei fluture triple compensate va fi mai bună decât a supapei fluture concentrice tradiționale.

Care sunt cele trei excentricități ale supapei fluture cu compensare triplă:

Prima excentricitate este axul supapei este poziționat decalat față de linia centrală a corpului supapei. A doua excentricitate este axul supapei este poziționat ușor în afara axei perpendiculare pe planul scaunului supapei. A treia excentricitate este suprafața de etanșare a discului este proiectat într-o formă conică care permite discului să se decupleze complet de scaunul supapei fără frecare.

De ce să alegeți valvele LYV®️:

Producem valve fluture cu triplu offset de peste 30 de ani. Atelierul acoperă 13000 de metri pătrați și deține peste 50 de mașini CNC avansate. Inginerii noștri și echipa de producție se vor asigura că comanda dumneavoastră se livrează cu cea mai înaltă calitate și cel mai rapid timp. Ne pasă și de transportul cu supape. Supapele se vor înveli în pungi cu bule sau hârtie pentru a se asigura că vopseaua nu va fi deteriorată. De asemenea, am fixat supapa cu un baston de placaj după ce am pus supapa în cutie. Carcasa din placaj va fi vopsită cu marcajul necesar pentru a vă asigura că supapa nu va fi deteriorată în timpul transportului.
