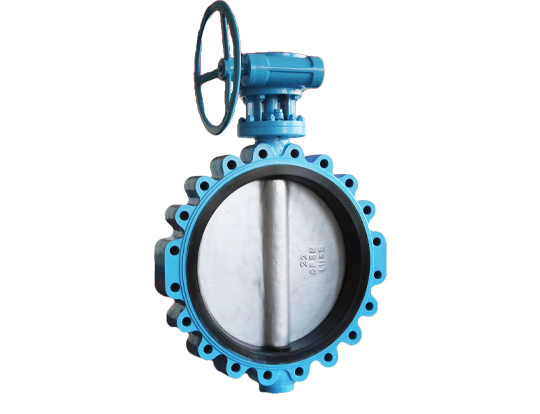

Supapă fluture concentrică

Supapa LYV® Concentric Butterfly este fabricată la cele mai înalte standarde, susținută de angajamentul nostru față de calitate și excelență. Folosim procese avansate de fabricație și un control riguros al calității pentru a ne asigura că fiecare supapă îndeplinește sau depășește standardele din industrie. Supapele noastre sunt de o calitate excepțională, depășind produsele similare din industrie în ceea ce privește durabilitatea, performanța și fiabilitatea.

Trimite o anchetă

Introducere de produs

LYV® este un furnizor profesionist de supape fluture concentrice din China. Cu 30 de ani de experiență profesională în producție, bazându-se pe procesarea CNC avansată și controlul strict al calității, se asigură că supapele îndeplinesc standardele înalte ale industriei în ceea ce privește durabilitatea, fiabilitatea etanșării și eficiența livrării. Supapele noastre fluture sunt realizate cu meticulozitate și respectăm standarde stricte de producție. Echipa noastră de vânzări se angajează să ofere servicii personalizate. Vom personaliza soluțiile de supape fluture concentrice pentru a satisface cerințele dumneavoastră specifice și aplicațiile așteptate.

Această supapă fluture concentrică cu capăt cu flanșă adoptă o structură clasică simetrică centrală. Cu designul concentric al tijei supapei și al plăcii fluture, se realizează o deschidere și închidere rapidă, precum și o închidere stabilă. Scaunul supapei este realizat dintr-un material elastic de înaltă performanță, care formează o etanșare de extrudare etanșă atunci când placa fluture este închisă, asigurând o performanță de scurgere zero în condiții normale de temperatură și presiune. Structura este simplă, iar rezistența la curgere este extrem de scăzută, ceea ce o face deosebit de potrivită pentru tratarea apei, HVAC și sistemele de conducte industriale generale.

Specificații

Gama de dimensiuni:

NPS 2”-48”; DN50-DN1200

Presiune nominală:

150LB-600LB; PN6-PN64

Interval de temperatură:

-69℃~825℃ (depinde de design și material)

Terminați conexiunile:

Flanşă; sudare cap la cap; Napolitana; Lug-napolitana

Materiale caroserie:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiale disc:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material de etanșare:

VITON/NBR/EPDM

Materiale scaun:

integrală; 304/316/STL suprasudare.

Materiale tulpini:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard de proiectare și fabricație:

API 609

Standard față în față:

EN558-1

Terminați standardul conexiunii:

ASME B16.4

Standard de testare și inspecție:

API 598

Caracteristici

■ Dimensiune compactă și greutate redusă

■ Întreținere ușoară

■ Eficient din punct de vedere al costurilor

■ Control flexibil

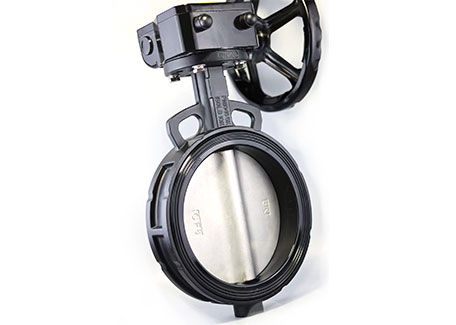

Ce este valva fluture concentrică:

Supapa fluture este un tip de supapă cu un sfert de tură care controlează debitul de apă rotind o pârghie sau un rotor deasupra supapei. Cel mai des folosit tip este supapa fluture concentrică, cunoscută și sub numele de supapă fluture cu polarizare zero, unde atât tija, cât și discul sunt situate în centrul corpului supapei. Utilizează un disc rotativ pentru a controla fluxul de medii, rezultând o rezistență mai mică datorită subțirii discului.

Cum funcționează (etanșare):

Supapa de tip fluture concentrică funcționează prin ajustarea unghiului de deschidere al discului supapei pentru a controla debitul mediului. Când discul este paralel cu calea de curgere, mediul poate trece fără obstacole, iar supapa este complet deschisă. Când discul este perpendicular pe calea curgerii, blochează complet fluxul, iar supapa este complet închisă. Prin rotirea tijei supapei, puteți varia unghiul discului, reglând astfel debitul. În poziția închisă, marginea discului apasă strâns pe inelul de etanșare de pe peretele interior al corpului supapei. Deformarea elastică a inelului de etanșare creează o etanșare, prevenind scurgerea mediului.

De ce să alegeți valvele LYV®️:

Producem robinete fluture concentrice tip flanșă de peste 30 de ani. Atelierul acoperă 13000 de metri pătrați și deține peste 50 de mașini CNC avansate. Inginerii noștri și echipa de producție se vor asigura că comanda dumneavoastră se livrează cu cea mai bună calitate și cel mai rapid timp. Ne pasă și de transportul cu supape. Supapa de fluture concentrică se va înfășura în pungi cu bule sau hârtie pentru a se asigura că vopseaua nu va fi deteriorată. De asemenea, am fixat supapa cu un baston de placaj după ce am pus supapa în cutie. Carcasa din placaj va fi vopsită cu marcajul necesar pentru a vă asigura că supapa nu va fi deteriorată în timpul transportului.

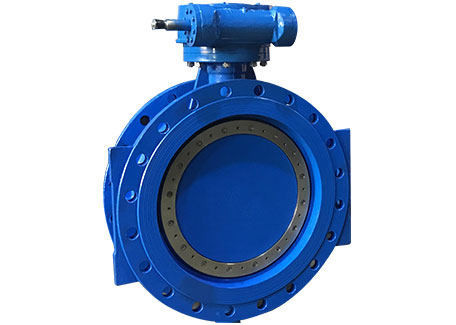

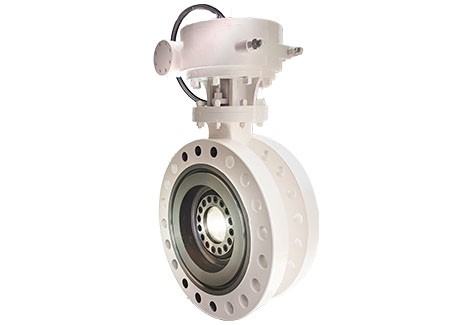

Care este diferența dintre supapa fluture concentrică și excentrică:

Dimensiunea de comparație	Supapă de fluture concentrică (Supapă de fluture de linie centrală)	Supapă fluture excentrică (simple/dublă/triplu excentrică)
Structura de bază	Centrele tijei, discului și corpului supapei sunt aliniate.	Centrul tijei este decalat față de centrul discului și/sau al corpului supapei.
Principiul de etanșare	Garnitură de compresie/răzuire: se bazează pe disc care deformează scaunul; frecare constantă în timpul funcționării.	Etanșare în afara scaunului/fără frecare: discul se desprinde rapid de pe scaun la deschidere și se comprimă doar la închidere; frecare minimă.
Uzură și durată de viață	Frecarea severă duce la o uzură mai rapidă și o durată de viață mai scurtă.	Frecarea semnificativ redusă are ca rezultat o uzură mai mică și o durată de viață substanțial mai lungă.
Aplicații adecvate	Presiune joasă, temperatură ambientală, cerințe generale de etanșare (de exemplu, tratarea apei).	Gamă mai largă. Dublu excentric: temperatură și presiune medie. Triplu excentric: temperatură ridicată, presiune înaltă, etanșare critică (de exemplu, conducte cheie în industria petrolului și gazelor, chimică).
Materiale de etanșare	În primul rând garnituri moi (cauciuc, PTFE), limitate de temperatură.	Selecție mai largă. Excentric dublu/triplu poate folosi garnituri metalice dure, rezistente la temperaturi ridicate.
Cuplu de operare	Cuplu de rupere mai mare; operarea este relativ mai solicitantă.	Cuplu de operare mai mic; operare mai usoara si usoara.
