Ce este o supapă cu bilă montată pe trunion și de ce contează în controlul debitului industrial?

Supape cu bilă montate pe trunionjoacă un rol critic în sistemele industriale moderne de control al debitului, în special în aplicațiile de conducte de înaltă presiune, cu diametru mare și pe distanțe lungi. În comparație cu supapele cu bilă plutitoare, acest tip de supapă oferă o stabilitate superioară, un cuplu de operare redus și o fiabilitate sporită a etanșării. Pe măsură ce industrii precum petrolul și gazele, procesarea petrochimică, GNL și generarea de energie continuă să solicite standarde de siguranță și eficiență mai ridicate, înțelegerea structurii, performanței și logicii de selecție a supapelor cu bilă montate pe trunion devine din ce în ce mai importantă.

Rezumatul articolului

Acest ghid cuprinzător explică ce este o supapă cu bilă montată pe trunion, cum funcționează, de ce depășește supapele cu bilă plutitoare tradiționale în condiții solicitante și care sunt factorii care trebuie luați în considerare atunci când alegeți unul. Articolul acoperă, de asemenea, aplicații, standarde, materiale, întreținere și întrebări frecvente, urmând principiile Google EEAT și practicile profesionale ale supapelor industriale.

Cuprins

• Ce este o supapă cu bilă montată pe trunion?
• Cum funcționează o supapă cu bilă montată pe trunion?
• De ce este mai stabilă o supapă cu bilă montată pe trunion?
• Care sunt componentele structurale cheie?
• Ce industrii folosesc supape cu bilă montate pe trunion?
• Cum se compară cu supapele cu bilă plutitoare?
• Ce materiale și standarde sunt utilizate în mod obișnuit?
• Cum să selectați supapa cu bilă montată pe trunion corect?
• Întrebări frecvente

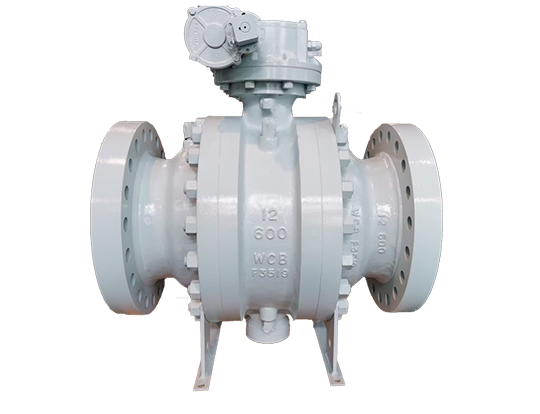

Ce este o supapă cu bilă montată pe trunion?

Un robinet cu bilă montat pe trunion este un tip de supapă cu un sfert de tură, în care bila este ancorată mecanic de trunions (suporturi de arbore) atât în ​​partea superioară, cât și în cea inferioară. Spre deosebire de supapele cu bilă plutitoare, mingea nu se mișcă sub presiune. În schimb, scaunele se deplasează spre minge pentru a obține etanșarea.

Acest design reduce semnificativ frecarea dintre bilă și scaune, făcând supapele cu bilă montate pe trunion ideale pentru sistemele de conducte de înaltă presiune, cu diametru mare. Sunt fabricate pe scară largă de furnizori profesioniști de supape, cum ar fiZhejiang Liangyi Valve Co., Ltd., asigurând conformitatea cu standardele internaționale și fiabilitatea operațională pe termen lung.

Cum funcționează o supapă cu bilă montată pe trunion?

Principiul de funcționare al unui robinet cu bilă montat pe trunion se bazează pe o structură cu bilă fixă ​​combinată cu scaune cu arc sau asistate de presiune. Când supapa este închisă, presiunea conductei împinge scaunul din amonte împotriva bilei, asigurând o etanșare etanșă. Scaunul din aval poate fi alimentat cu arc pentru a menține etanșarea chiar și la presiune scăzută.

• Bila este fixată în poziție prin toroane superioare și inferioare
• Scaunele supapelor se deplasează axial pentru a se etanșa pe bila
• Cuplul de operare rămâne scăzut indiferent de presiune
• Funcționalitatea dublu blocare și sângerare (DBB) este adesea disponibilă

Acest mecanism asigură o funcționare lină, uzură redusă și performanță constantă de etanșare pe cicluri lungi de service.

De ce este mai stabilă o supapă cu bilă montată pe trunion?

Stabilitatea este unul dintre cele mai semnificative avantaje ale supapelor cu bilă montate pe trunion. Deoarece mingea este susținută mecanic, nu se mișcă în condiții fluctuante de presiune sau temperatură.

Beneficiile cheie ale stabilității includ:

• Deformare minimă la presiune ridicată
• Efort mai mic pe suprafețele de etanșare
• Durată de viață extinsă a scaunului și a mingii
• Funcționare fiabilă în aplicații critice de oprire

Aceste caracteristici fac ca supapele cu bilă montate pe trunion să fie adecvate în special pentru sistemele critice pentru siguranță, cum ar fi conductele de transmisie și sistemele de oprire de urgență.

Care sunt componentele structurale cheie?

O supapă cu bilă montată pe trunion constă din mai multe componente proiectate cu precizie care lucrează împreună pentru a asigura performanța și durabilitatea.

Ce industrii folosesc supape cu bilă montate pe trunion?

Datorită designului lor robust și fiabilității de etanșare, supapele cu bilă montate pe trunion sunt utilizate pe scară largă în mai multe industrii.

• Conducte de transport de petrol și gaze
• Instalatii de prelucrare petrochimica si chimica
• GNL și sisteme criogenice
• Facilități de producere a energiei electrice
• Injectie apa si utilitati de inalta presiune

Multe dintre aceste aplicații necesită conformitatea cu standarde precum API 6D și ISO 17292, care sunt în mod obișnuit urmate de producători precum Zhejiang Liangyi Valve Co., Ltd.

Cum se compară cu supapele cu bilă plutitoare?

Înțelegerea diferenței dintre supapele cu bilă montate pe trunion și cele plutitoare îi ajută pe ingineri să aleagă soluția corectă.

Ce materiale și standarde sunt utilizate în mod obișnuit?

Alegerea materialului depinde de mediu de operare, temperatură și presiune. Materialele comune includ:

• Oțel carbon (WCB, A105)
• Oțel inoxidabil (CF8, CF8M)
• Oțel aliat pentru service la temperaturi înalte

Robinetele cu bilă montate pe trunion sunt de obicei proiectate și testate conform standardelor recunoscute, cum ar fi API 6D, API 608, ISO 14313 și ASME B16.34. Aceste standarde asigură siguranța, interschimbabilitatea și fiabilitatea pe termen lung.

Pentru îndrumări suplimentare cu privire la standardele pentru supape, consultați această prezentare generală a standardelor pentru supape industriale.

Cum să selectați supapa cu bilă montată pe trunion corect?

Selectarea supapei corecte necesită o evaluare sistematică a condițiilor de funcționare și a cerințelor sistemului.

1. Definiți intervalul de presiune și temperatură
2. Identificați caracteristicile media
3. Confirmați dimensiunea și tipul conexiunii
4. Verificați certificările și standardele necesare
5. Evaluați nevoile de automatizare și acționare

Lucrul cu un producător experimentat, cum ar fi Zhejiang Liangyi Valve Co., Ltd. ajută la asigurarea unei selecții, personalizare și asistență post-vânzare adecvate.

Întrebări frecvente

Care este principalul avantaj al unei supape cu bilă montată pe trunion?

Principalul avantaj este cuplul de operare redus și stabilitatea îmbunătățită a etanșării, în special în sistemele de conducte de înaltă presiune și cu diametru mare.

Cum realizează etanșarea o supapă cu bilă montată pe trunion?

Etanșarea se realizează prin scaune asistate de presiune sau cu arc care se deplasează spre o bilă fixă, asigurând o închidere etanșă la presiuni diferite.

De ce sunt preferate supapele cu bilă montate pe trunion în conductele de petrol și gaze?

Ele oferă fiabilitate ridicată, capacitate de blocare dublă și de purtare și performanță stabilă pe distanțe mari de transmisie.

Ce standarde se aplică supapelor cu bilă montate pe trunion?

Standardele comune includ API 6D, ISO 14313, API 608 și ASME B16.34, în funcție de cerințele aplicației.

Cât de lungă este durata de viață a unui robinet cu bilă montat pe trunion?

Cu selecția și întreținerea adecvată a materialelor, aceste supape pot funcționa în mod fiabil timp de decenii în medii industriale solicitante.
