De ce este proiectată supapa de fluturi Triple Offset cu trei excentrice?

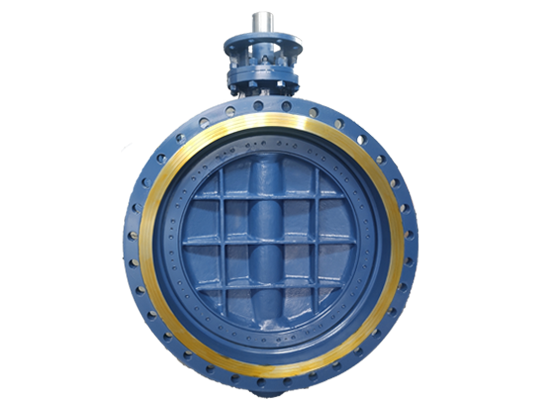

The Triple offset fluture Valveeste o supapă de control industrial care realizează sigilarea prin trei compensări geometrice. Caracteristica miezului este aspectul non-concentrat al tulpinii supapei, placa de supapă și suprafața de etanșare. Obiectivul său de proiectare este rezolvarea pierderilor de frecare și a problemelor de etanșare la temperaturi ridicate ale valvelor tradiționale de fluturi.

Deci, de ce este necesar să suprapunem excentrici tripli?

Excentricitatea unică nu poate obține decât dezangajare parțială de la frecare. Designul triplu poate forma un efect progresiv. Primul excentricitate ghidează dezangajarea, a doua excentricitate optimizează calea de contact, iar a treia excentricitate oferă un sigiliu de auto-strângere. Lipsa unuia dintre cei trei va duce la o forță de etanșare insuficientă sau la frecare reziduală sub temperatură ridicată și presiune ridicată și nu va putea îndeplini standardul de scurgere zero.

StructuraTriple offset fluture Valvesepară traiectoria de rotație și suprafața de etanșare, astfel încât inelul de etanșare a metalelor suferă doar o deformare elastică în momentul închiderii, evitând uzura pe termen lung. În comparație cu un singur corp de supapă excentrică care se bazează pe forța de prindere a ambalajului, tripla excentrică se bazează pe structura geometrică în sine pentru a obține întărire de etanșare, îmbunătățind semnificativ rezistența la presiune și durata de viață.
