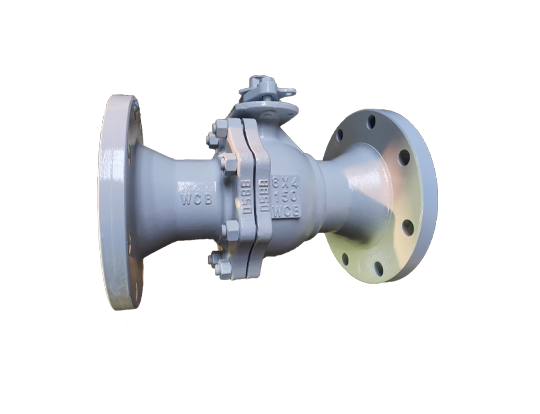

Supapă cu bilă cu orificiu redus

LYV® este unul dintre cei mai importanți furnizori de supape cu bilă cu orificiu redus de calitate din China. Această supapă este o supapă cu bilă cu orificiu redus de înaltă performanță, special concepută pentru controlul precis al debitelor mici. Această supapă cu bilă cu orificiu redus realizează o reglare și o oprire mai precisă a fluidelor printr-o structură unică în care diametrul bilei este mai mic decât cel al țevii. Combină avantajul deschiderii și închiderii rapide a supapelor cu bilă cu capacitatea de control a supapelor cu ac și este o componentă cheie indispensabilă în instrumente și contoare, dispozitive experimentale și procese chimice fine.

Trimite o anchetă

Introducere de produs

Designul central al supapei cu bilă cu orificiu redus LYV® este de fapt bila sa îngustă. Spre deosebire de supapele cu bilă cu pas complet, canalele de curgere ale supapei cu bilă industrială cu pasaj redus au fost calculate și procesate cu precizie, reducând semnificativ diametrul. Acest design permite supapei să ofere modificări mai precise ale gradientului de curgere la același grad de deschidere, făcându-l foarte potrivit ca supapă cu bilă cu orificiu redus pentru controlul debitului mic. Produsele noastre sunt fabricate din materiale de înaltă calitate și prezintă procese de fabricație precise, asigurând o etanșare excelentă și durabilitate chiar și la dimensiuni mici și pot îndeplini cerințele de control ale diferitelor sisteme medii dure sau de înaltă puritate.

Specificații

Gama de dimensiuni:

NPS 1/2”-36”; DN15-DN900

Presiune nominală:

150LB-2500LB; PN20-PN420

Interval de temperatură:

-46℃～593℃ (depinde de design și material) Conexiuni de capăt: Flanșă; sudare cap la cap; Înșurubat

Materiale caroserie:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Materiale mingii:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Materiale scaun:

PTFE

Materiale tulpini:

ASTM A276 316/304

Design & Fabricare

Standard: API 6D/API 608

Standard față în față:

ASME B16.10/ EN558-1

Terminați standardul conexiunii:

ASME B16.5/ ASME B16.25

Standard de testare și inspecție:

API 598

Caracteristici

■ Utilizarea mare a spațiului.

■ Design compact.

■ Foarte economică.

■ Design rezistent la foc și antistatic.

■ Performanță bună de etanșare.

Care sunt scenariile tipice de aplicare ale supapei cu bilă cu orificiu redus?

●Sistem de analiză și experimental: Aplicat pe scară largă în conductele de injecție, purjare și control al presiunii ale instrumentelor și echipamentelor de precizie, cum ar fi cromatografele, spectrometrele de masă și vasele de reacție experimentale.

●Semiconductori și procese de înaltă puritate: potrivite pentru gaze speciale (GAS), sisteme de livrare a substanțelor chimice (CDS) și sisteme de apă de înaltă puritate, pentru comutarea și microreglarea fiabilă a mediilor pure.

●Facilități industriale la scară mică: Ca o supapă cheie de control și închidere în echipamentele montate pe skid, sisteme de prelevare de probe, conducte de aer pentru instrumente și fabrici chimice la scară mică.

●Circuite auxiliare hidraulice și pneumatice: utilizate pentru a controla presiunea sistemului, pentru a furniza semnale pilot pentru actuatoare sau pentru a efectua operațiuni fine, cum ar fi evacuarea și drenajul.

Avantajele supapei cu bilă LYV® cu orificiu redus

Control de precizie a fluxului

Designul restrâns oferă caracteristici excelente de reglare a debitului, permițând un control fin de la debit scăzut până la oprire.

Design compact al structurii

Ca supapă cu bilă cu port redus, structura sa este extrem de compactă, oferind o soluție ideală pentru amenajările echipamentelor cu spațiu limitat.

Grad ridicat de etanșare

Cu bilă plutitoare sau un design îmbunătățit al scaunului supapei, poate asigura etanșarea la nivelul bulelor chiar și la diametre foarte mici, prevenind scurgerile interne sau externe ale mediului.

Sunt disponibile o gamă largă de materiale

Corpul supapei, bila și materialele de etanșare pot fi selectate în funcție de caracteristicile mediului și sunt compatibile cu medii corozive, de înaltă puritate sau active.

Metode diverse de conectare

Oferim o varietate de forme de conectare la capăt, cum ar fi flanșă și sudură, care sunt convenabile pentru integrarea în diferite sisteme de conducte.
