Cum selectați supapa fluture perfectă pentru aplicația dvs

Alegerea poate face diferența între un sistem care funcționează fără probleme de ani de zile și unul afectat de timpi de nefuncționare, scurgeri și întreținere costisitoare. Printre cele mai versatile și utilizate pe scară largă opțiuni se numărăDarDesign de urechi. Simplitatea, fiabilitatea și rentabilitatea sa îl fac un element de bază, dar nu pentru toatesupape fluturesunt creați egali. LaMINCIUNĂ, ne-am dedicat expertiza proiectării supapelor care nu sunt doar componente, ci piloni de bază pentru integritatea și eficiența sistemului dumneavoastră. Să navigăm împreună prin considerentele cheie, de la zero.

Care sunt parametrii de bază pe care trebuie să îi evaluați

Alegerea unuiSupapă fluturenu este vorba despre alegerea primei opțiuni care se potrivește dimensiunii țevii. Este o potrivire deliberată între cerințele aplicației dvs. și capacitățile inerente ale supapei. Ignorarea chiar și a unui parametru poate duce la eșec prematur. Iată care sunt factorii nenegociabili pe care trebuie să îi enumerați și să îi evaluați:

• Dimensiunea supapei și presiunea nominală:Acesta este punctul tău de plecare. Supapa trebuie să se potrivească perfect cu diametrul nominal al conductei. Mai important, valoarea nominală a presiunii (Clasa 150, 300 etc.) trebuie să depășească presiunea maximă de funcționare a sistemului dvs., inclusiv orice supratensiune potențială.

• Material și design disc:Discul este inimasupapă fluture. Se manipulează substanțe chimice corozive, apă potabilă sau șlamuri abrazive? Alegerea materialelor – de la fontă ductilă și oțel inoxidabil până la aliaje exotice – este esențială. Profilul discului (de exemplu, ureche sau napolitană) afectează și capacitatea de presiune și instalarea.

• Material scaun și căptușeală:Aceasta definește sigiliul. EPDM pentru apă, Viton pentru căldură ridicată și substanțe chimice, PTFE pentru rezistență excepțională la coroziune. Scaunul trebuie să fie compatibil atât cu fluidul, cât și cu temperatura de funcționare.

• Interval de temperatură de funcționare:Fiecare elastomer și metal are limitele sale. Asigurați-vă că materialele supapelor pot funcționa continuu pe întregul spectru de temperatură al sistemului dvs., de la procesele criogenice la procesele cu căldură ridicată.

• Metoda de acționare:Cum va fi acționată supapa? Un simplu mâner de pârghie este bine pentru locații manuale, accesibile. Pentru control automat, operare de la distanță sau supape mari, veți avea nevoie de un actuator pneumatic, electric sau hidraulic. Alegerea afectează viteza, cuplul și precizia controlului.

Pentru a aduce claritate acestor interacțiuni, să examinăm o matrice de selecție comună:

Tabelul 1: Ce configurație de supapă fluture se potrivește cu mediul dvs

Cum vă ghidează alegerea înțelegerea conexiunii finale și a standardului de proiectare

Supapa nu există izolat; trebuie să se integreze perfect în sistemul dumneavoastră de conducte. Aici intră în atenție conexiunile finale și standardele globale. O nepotrivire aici duce la dureri de cap la instalare, căi de scurgere și probleme de neconformitate.

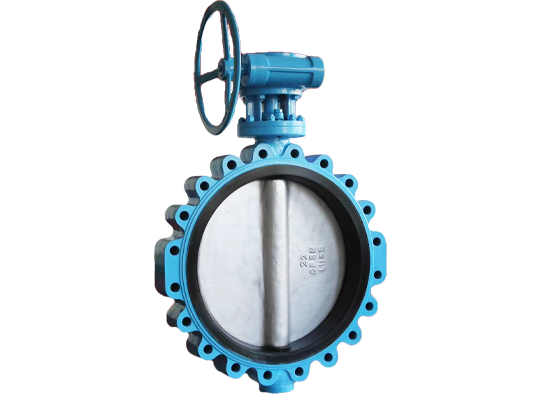

Stil napolitanăsupape fluturesunt cele mai comune, concepute pentru a fi prinse între două flanșe, făcându-le ușoare și rentabile. Supapele în formă de urechi, cu inserții filetate, permit întreținerea în capăt sau îndepărtarea ușoară a conductelor din aval - o caracteristică vitală pentru întreținere. Apoi vin supapele de la capătul flanșei, care au propriile lor flanșe integrale pentru fixarea direct pe flanșele de împerechere a conductei, adesea folosite pentru servicii de presiune mai mare.

La fel de critic este standardul conform căruia este fabricată supapa. Proiectul dumneavoastră respectă specificațiile americane (API, AWWA, ANSI), europene (EN) sau japoneze (JIS)? Dimensiunile, testele de presiune și gradele materialelor diferă. LaMINCIUNĂ, supapele noastre sunt proiectate pentru a îndeplini și depăși standardele internaționale majore, oferind aplicabilitate globală și liniște sufletească. Tabelul de mai jos simplifică această aliniere crucială.

Tabelul 2: Ce conexiune finală și standard vă rezolvă provocarea instalării

Care sunt cele mai frecvente întrebări frecvente despre supapa fluture de pe teren

De-a lungul anilor, aceleași întrebări perspicace apar din partea inginerilor și a managerilor de fabrică. Să ne referim direct la trei dintre cele mai frecvente.

Poate fi folosită o supapă fluture pentru reglare sau controlul debitului
Da, de înaltă performanțăsupapă fluturecu un design precis al discului și un actuator adecvat, poate fi o alegere excelentă pentru accelerare în multe aplicații. Cu toate acestea, pentru un control fin pe o gamă largă de debit, în special cu căderi mari de presiune, consultați un inginer. Poziția discului afectează caracteristicile de curgere, iar cavitația trebuie luată în considerare pentru a preveni deteriorarea scaunului.

Care este principala diferență dintre o supapă fluture căptușită cu cauciuc și o supapă fluture căptușită cu PTFE
Diferența de bază este în rezistența chimică, intervalul de temperatură și frecare. Căptușelile din cauciuc (cum ar fi EPDM, NBR) oferă o elasticitate excelentă și etanșare pentru apă și substanțe chimice ușoare la temperaturi moderate. Căptușelile din PTFE (Teflon) asigură o inerție chimică aproape universală, suportă temperaturi mai ridicate și oferă o suprafață cu frecare mai mică, dar sunt mai puțin elastice. Alegerea este determinată de mediul dumneavoastră specific și de condițiile de proces.

Cât de des ar trebui întreținută o supapă fluture și ce implică întreținerea
Un selectat și instalat corespunzătorsupapă fluturenecesită întreținere minimă. O recomandare generală este o verificare vizuală și operațională anual. Întreținerea implică în mod obișnuit verificarea scurgerilor externe, asigurarea funcționării fără probleme a actuatorului și, dacă este accesibil, inspectarea scaunului pentru uzură sau reziduuri. Pentru supapele aflate în funcționare severă, se recomandă verificări mai frecvente. Frumusețea unei supape bine făcute este longevitatea sa cu îngrijire de bază.

Soluția ta perfectă pentru supape este la o conversație distanță.

Selectând dreaptasupapă flutureeste o sinteză de date, experiență și previziune. Este vorba despre a privi dincolo de specificațiile catalogului și de a înțelege cum va trăi și respira supapa în mediul dumneavoastră unic de operare. Parametrii, materialele și standardele sunt foaia ta de parcurs. Dar încrederea în selecția dvs. vine din parteneriatul cu un furnizor a cărui profunzime de cunoștințe se potrivește cu complexitatea provocării.

LaMINCIUNĂ, nu vindem doar valve. Vă oferim două decenii de experiență încorporată în industrie, oferind soluții construite pe o bază de inginerie de precizie, teste riguroase și un angajament neclintit față de fiabilitate. Înțelegem miza pentru că am fost în locul tău, lucrând pentru a menține sistemele critice în funcțiune.

Soluția ta perfectă pentru supape este la o conversație distanță.Contactaţi-neastăzicu detaliile aplicației dvs., datele presiune-temperatura și specificațiile suportului. Lăsați echipa noastră tehnică să ofere o recomandare personalizată și să vă arate de ceMINCIUNĂeste numele de încredere pe care se bazează profesioniștii pentru a-și pecetlui succesul. Vizitați site-ul nostru web sau sunați acum linia noastră de asistență tehnică.
