De ce o supapă de poartă nu este potrivită pentru fluxul de accelerație

De peste două decenii în lumea tehnologiei, am aflat că cele mai bune soluții provin din utilizarea instrumentelor exact așa cum au fost concepute. Nu ați folosi o șurubelniță pentru a ciocni o cuie, corect, același principiu este profund adevărat în sistemele de fluide industriale. Una dintre cele mai frecvente concepții greșite pe care le -am întâlnit, de la podelele plantelor la discuții de inginerie, este utilizarea unuiSupapă de poartăpentru controlul debitului. Astăzi, vreau să mă bazez pe experiența mea și să explic, în detaliu, de ce această practică nu este doar ineficientă, ci poate fi în detrimentul întregului tău sistem.

Care este scopul principal al proiectării unei supape de poartă

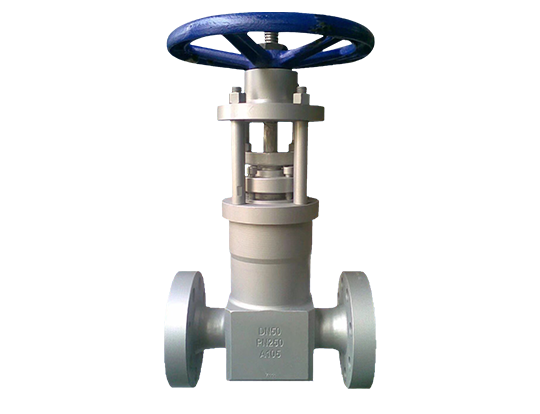

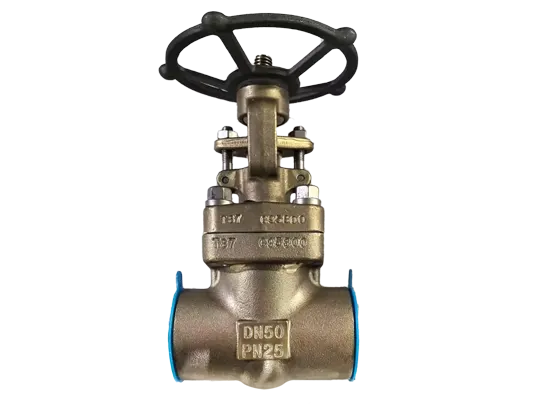

A Supapă de poartăeste o capodoperă a simplității și a forței brute. Numele său spune totul: funcționează ca o poartă într -un perete. Componenta de bază este o poartă plană, în formă de pană sau cu fața paralelă, care se deplasează perpendicular în și în afara drumului fluxului. Când roata de mână este întoarsă pentru a deschide robinetul, poarta se ridică complet, creând o deschidere neobstrucționată, cu alegere completă. Aceasta înseamnă că calea de curgere este la fel de largă ca conducta în sine, ceea ce duce la o scădere minimă a presiunii atunci când este deschisă complet. În schimb, atunci când este închis, poarta se așează ferm pe corpul supapei, oferind o închidere strânsă.

Intenția de proiectare este binară:complet deschissaucomplet închis. Este conceput pentru izolare, nu pentru modulare. Gândiți -vă la el ca la un comutator de pornire/oprire pentru conducta dvs. Acum, să contrastăm acest lucru cu ceea ce se întâmplă atunci când încercăm să -l folosim pentru un loc de muncă pentru care nu a fost construit.

Ce se întâmplă când utilizați o supapă de poartă pentru accelerare

Când părăsiți unSupapă de poartăÎntr -o poziție parțial deschisă pentru a reduce fluxul, invitați o serie de probleme. Caracteristicile de design care îl fac excelent pentru izolare devin călcâiul lui Ahile în aplicațiile de accelerare.

1. Eroziunea rapidă a scaunelor și a discului:Poarta și scaunele (suprafețele pe care le sigilează) sunt concepute pentru a face contact complet doar în poziția complet închisă. Într-o stare parțial deschisă, fluxul de mare viteză trece doar prin decalajul îngust dintre poartă și scaune. Acest lucru creează un jet turbulent cu viteză mare, care explodează continuu suprafețele de ședere. Acest lucru erodează materialul - fie că este metal, sau material rezistent - care duce la o defecțiune prematură și incapacitatea supapei de a sigila bine atunci când este nevoie.

2. Vibrații și cavitație:Fluxul turbulent cauzat de poarta parțial deschis poate duce la vibrații severe. Acest lucru nu numai că dăunează valvei în sine, dar poate transmite și vibrații nocive în întregul sistem de conducte. Mai mult, dacă scăderea de presiune este semnificativă, poate provoca cavitație - formarea și implozia bulelor de vapori - care literalmente se îndepărtează la componentele metalice cu o forță imensă.

3. Daune tulpină și actuator:Tulpina, care conectează roata de mână de poartă, este sub tensiune laterală extraordinară într -o poziție parțial deschisă datorită forțelor dezechilibrate ale fluidului curgător. Acest lucru poate duce la îndoire a tulpinilor, gâdilare (o formă de uzură) și eșecul prematur al ambalajului, provocând scurgeri. Dacă supapa este automatizată, actuatorul va lupta împotriva acestor forțe, ceea ce duce la arderea motorului sau la o defecțiune a sistemului pneumatic.

Pentru a spune pur și simplu, folosind unSupapă de poartăPentru accelerare este o modalitate sigură de a -și scurta durata de viață, de a compromite siguranța sistemului dvs. și de a crește costurile de întreținere. Este un caz clasic al instrumentului greșit pentru job.

Cum asigură o supapă de poartă LYV® fiabilitate pe termen lung în serviciile de izolare

LaLYV®, ne ingineriem supapele cu o înțelegere clară a aplicației intenționate. Izolarea noastrăSupape de poartăsunt construite pentru a efectua perfect o lucrare: furnizarea unui sigiliu etanș în poziția închisă și o rezistență minimă a fluxului în poziția deschisă. Realizăm acest lucru prin fabricarea de precizie și materiale superioare care rezistă la testul timpului, chiar și în cele mai dure medii. Când utilizați unLYV®Supapă de poartăStrict pentru serviciu/oprit, investiți în zeci de ani de servicii fiabile, fără întreținere.

Pentru a vă ajuta să luați o decizie în cunoștință de cauză, să comparăm parametrii cheie ai unei supape concepute pentru izolare față de unul conceput pentru accelerare.

Parametri cheie pentru selectarea supapei

Acest tabel evidențiază diferențele fundamentale de proiectare. Dar ce înseamnă acest lucru în ceea ce privește numerele dure și specificațiile pentru sistemul dvs.? Următorul tabel prezintă proiectarea critică și considerațiile materiale pentru noiValvele de poartă LYV®pentru a vă asigura că acestea răspund nevoilor dvs. de izolare.

Specificații LYV® Premium Industrial Valve Specificații (eșantion)

Întrebări frecvente ale Valvei de poartă

De -a lungul anilor, am adresat nenumărate întrebări. Iată câteva dintre cele mai frecvente, răspuns în detaliu.

Care este principalul avantaj al unei supape de poartă peste o supapă cu bilă

În timp ce supapele cu bilă sunt excelente pentru operarea rapidă de sfert de trimestru, un bine proiectatSupapă de poartăca cele dinLYV®Adesea oferă un sigiliu mai robust pentru aplicații de înaltă presiune, la temperaturi înalte, în special în dimensiuni mai mari ale conductelor. Poarta paralelă sau în formă de pană oferă o suprafață mai mare de etanșare, care poate gestiona mai bine expansiunea termică și oferă o închidere mai etanșă la scurgeri în serviciile solicitante pe o perioadă lungă de timp.

Poate fi instalată o supapă de poartă în orice direcție

Aceasta este o întrebare critică. În general, majoritateaSupapă de poartăProiectele sunt bidirecționale. Cu toate acestea, pentru performanțe optime și ușurință de funcționare, se recomandă instalarea supapei cu tulpina în poziție verticală. Acest lucru este deosebit de important pentruLYV®Supape cu un șurub exterior și un design de jug (OS & Y), unde firele tulpinilor sunt păstrate în afara căii de curgere, prevenind coroziunea și asigurând o funcționare lină. Consultați întotdeauna ghidul de instalare al producătorului, care pentruLYV®supape, oferă instrucțiuni clare, pas cu pas.

Cât de des ar trebui să fie menținută o supapă de poartă dacă este utilizată corect

Când este utilizat strict ca supapă de izolare (fie complet deschis, fie complet închis), aValva de poartă LYV®necesită o întreținere minimă. Vă recomandăm o verificare operațională periodică, de obicei anual, care implică ciclismul de la Valva de la complet deschis la complet închis și înapoi. Acest lucru ajută la asigurarea tulpinii și a scaunelor rămân lipsite de resturi și coroziune. Ambalajul poate avea nevoie de o ajustare ocazională dacă este detectată o scurgere. NoastreLYV®Supapele sunt construite pentru longevitate, dar verificările periodice sunt cheia maximizării duratei de viață a serviciului, care se poate extinde cu ușurință la 20 de ani sau mai mult cu o îngrijire adecvată.

Care este supapa corectă de utilizat pentru fluxul de accelerație

Dacă aveți nevoie să controlați debitul, ar trebui să analizați valvele concepute special în acest scop. Cea mai comună și eficientă alegere este aSupapă de glob. Proiectarea sa are un dop și un aranjament de scaun care permite un control precis al debitului cu deteriorare minimă a componentelor. Alte opțiuni excelente includ supapele de fluturi pentru linii mai mari sau supape de control cu ​​garnituri specializate și actuatoare pentru procese complet automatizate. Echipa laLYV®De asemenea, oferă o serie de supape specifice accelerației, concepute cu același angajament față de calitate și durabilitate. Alegerea supapei potrivite nu numai că asigură eficiența procesului, dar vă protejează și investițiile de capital.

Gata să specifice supapa potrivită pentru sistemul dvs.

Înțelegerea rolurilor distincte ale diferitelor supape este fundamentul unei operații sigure, eficiente și rentabile. Folosind aSupapă de poartăCăci accelerarea este o greșeală costisitoare, dar este una complet evitată. Prin selectarea instrumentului potrivit pentru job - un robustValva de poartă LYV®pentru o izolare fiabilă sau o precizieLYV®Supapă de control pentru accelerare exactă - asigurați integritatea și longevitatea sistemelor dvs. de fluide.

Nu lăsați selecția supapei la întâmplare. Lăsați -vă inginerii noștri cu experiență să vă ajute să faceți alegerea perfectă.

Contactaţi-neAstăzi pentru o consultație gratuită și lăsați -l pe Lyv® să fie partenerul dvs. în fiabilitatea ingineriei.Vă vom ajuta să analizați aplicația dvs. și să recomandați soluția ideală a supapei.
