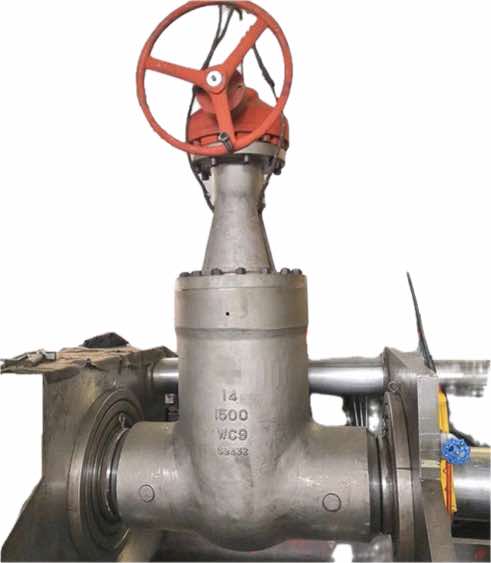

Supapă cu gură rezistentă la înaltă presiune

LYV® este un furnizor de frunte de calitate din China de supape de înaltă presiune rezistente la presiune. Acest robinet este un gardian al siguranței conductei special conceput pentru condiții de lucru cu presiune extremă. Ca o supapă cu poartă de înaltă presiune industrială, adoptă o structură întărită a corpului supapei și tehnologii multiple de etanșare pentru a asigura o închidere absolut fiabilă la niveluri de presiune cuprinse între 900LB și 2500LB și chiar mai mari. Fie că este vorba de o supapă de înaltă presiune cu flanșă sau de o supapă de înaltă presiune, sudate și etanșate, nucleul designului lor constă în furnizarea unei soluții de etanșare la presiune înaltă fără scurgeri și de lungă durată, care este piatra de temelie a conductelor cheie în domeniul energetic, chimic și în alte domenii.

Trimite o anchetă

Introducere de produs

Supapa cu gură rezistentă la înaltă presiune LYV® este special concepută pentru a depăși durerea presiunii industriale. Oferim două forme principale de conectare: robinet de înaltă presiune cu flanșă și supapă de înaltă presiune și etanșare sudată, pentru a îndeplini cerințele diferite de instalare și etanșare permanentă. Corpul supapei este fabricat din oțel forjat de înaltă calitate și a suferit o prelucrare precisă și un tratament termic pentru a asigura integritatea structurală sub presiune înaltă continuă. Specificațiile sale de 900LB-2500LB pentru robinetul de înaltă presiune pot acoperi pe deplin diverse condiții complexe de lucru, de la presiune medie la presiune ultra-înaltă. Prin placa de poartă rigidă și designul de etanșare cu auto-strângere, supapa de înaltă presiune de înaltă performanță construiește o barieră solidă și fiabilă în fața presiunii înalte.

Specificații

Gama de dimensiuni:

NPS 2”-24”; DN50-DN600

Presiune nominală:

900LB-2500LB; PN150-PN420

Interval de temperatură:

-46℃～600℃ (depinde de design și material)

Terminați conexiunile:

Flanșă, sudată

Materiale caroserie:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Disc de poartă Materiale: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Scaun:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Standard de proiectare și fabricație:

API600/API 6D

Standard față în față:

ASME B16.10

Terminați standardul conexiunii:

ASME B16.5/ ASME B16.25

Standard de testare și inspecție:

API 598

Caracteristici

■ Corpul supapei lagăr de presiune ultra-înaltă.

■ Etanșare cu armături multiple.

■ Antieroziune și anti-cavitație.

■ Tijă rigidă de supapă antiejecție.

■ Deschidere și închidere rapidă.

Care sunt scenariile tipice de aplicare ale supapei cu poartă rezistentă la înaltă presiune?

●Industria de petrol și gaze: echipamente pentru capul de sondă pentru câmpuri de petrol și gaze, conducte de colectare și transport de înaltă presiune, echipamente de fracturare și stații de comprimare a gazelor naturale și alte scenarii de presiune ultra-înaltă.

●Inginerie chimică și inginerie chimică a cărbunelui: Intrarea și ieșirea reactoarelor de sinteză de înaltă presiune (cum ar fi sinteza amoniacului, sinteza metanolului), conductele de transport de materiale de înaltă presiune și instalațiile de uree.

●Sistem centrală: sistem de alimentare cu apă al cazanului, conductă principală de abur, bypass de înaltă temperatură și presiune și sistem auxiliar al centralei electrice.

●Testare de înaltă presiune și echipamente experimentale: diverse circuite de testare a proceselor, bancuri de testare și sisteme de control al fluidelor care trebuie să reziste la presiune extremă.

Care este principiul de funcționare al supapei cu gură rezistentă la înaltă presiune în medii de înaltă presiune?

În condiții de înaltă presiune, poarta unui robinet rezistent la presiune înaltă acționează ca o pană robustă, antrenată de tija supapei pentru a fi introdusă vertical între cele două scaune de supapă, realizând închiderea mecanică rigidă. Când presiunea sistemului crește, presiunea medie va acționa asupra scaunului supapei din spatele plăcii porții. Această forță va fi transformată într-o forță suplimentară de strângere care împinge scaunul supapei către suprafața de etanșare a plăcii de poartă, formând un efect de „etanșare asistată de presiune”. Pentru supapele cu poartă sudate etanșate de înaltă presiune cu racorduri sudate, acestea sunt integrate cu conducta, eliminând complet punctele potențiale de scurgere la racordul cu flanșă, minimizând limita de presiune și atingând cel mai înalt nivel de integritate de etanșare în principiu. Sunt soluția supremă pentru conducte medii cu presiune ultra-înaltă și cu risc ridicat.
