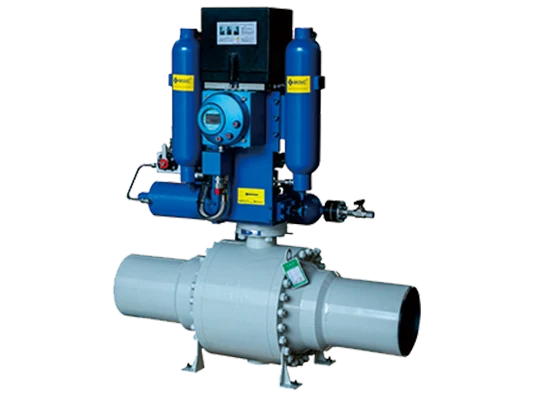

Valva cu bilă acționată cu gaz pe un pensionar

LYV®️ Gaz-over-over acționat BW Supapa cu bilă poate îndeplini standarde precum API, Din. Dimensiunea produce de la NPS2 inch până la 24 inch, DN50 până la DN600.

Trimite o anchetă

Ca un tip de supapă cu bilă, robinetul cu bilă BW cu gaz-over-over a acționat folosește trunnionul montat ca structură de etanșare. Supapa acționată de un actuator cu gaz-over-petrol și folosește oțelul de carbon ca material caroserie. LYV®️ Gaz-over-over acționat BW Supapa cu bilă poate îndeplini standarde precum API, Din. Dimensiunea produce de la NPS2 inch până la 24 inch, DN50 până la DN600. Evaluarea presiunii acoperă ANSI Class150LB și PN10, PN16, PN25. Valva cu bilă BW acționată cu gaz pe un pensionare are multe aplicații, utilizate pe scară largă în câmpuri precum petrol și gaze, petrochimice, GNL, generarea de energie electrică, apă și apă uzată, chimice de cărbune, transport de conducte și multe altele.

Specificații

Tipul supapei:

Supapă de bilă

Design de etanșare:

Trunnion montat

Operare:

Actuator cu gaz-petrol

Material:

Oțel de carbon

Gama de mărime normală:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Interval de evaluare a presiunii:

Clasa ANSI 150LB
PN10 / LIM16 / PN25

Materiale pentru corp:

Oțel carbon forjat, oțel inoxidabil forjat
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Materiale cu disc:

Oțel carbon forjat, oțel inoxidabil forjat, oțel inoxidabil duplex
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Materiale pentru scaune/sigiliu:

Suprapunere, Stellite, Teflon
13CR, STL4/STL6, PTFE/RPTFE

Materiale de arbore/tulpină:

Oțel carbon forjat, oțel de carbon cu temperaturi joase, oțel inoxidabil duplex, martensitic
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standarde în conformitate:

API, DIN

Domeniul de aplicare:

Petrol și gaze, petrochimice, LNG, generare de energie electrică, apă și apă uzată, substanțe chimice de cărbune, transport de conducte

Ce este o supapă cu bilă?

Discul supapei cu bilă are o formă sferică și un canal cilindric (portat) este prevăzut în centru pentru a permite trecerea fluidului. Acest disc sferic se deschide și se închide prin rotirea lui 90 de grade.

Cum funcționează o supapă cu bilă?

1) Discul (bila) este sferic și un scaun moale este încorporat în scaunul supapei corpului, similar cu un cocoș.

2) Când se folosește tipul de mâner al pârghiei, lichidul poate fi oprit sau zburat prin întoarcerea mânerului manetei cu 90 de grade. Rețineți că cu cât dimensiunea este mai mare, cu atât forța este mai mare pentru a se deschide și a se închide, astfel încât mânerul de viteză poate fi acționat.

3) Elevarea excelentă este obținută din proprietățile mecanice și fizice ale materialelor cu scaune moi. Cu toate acestea, există restricții privind utilizarea zonelor de temperatură ridicată. Potrivit pentru „operație de pornire/oprire” folosind o funcționare deschisă sau închisă cu scaun moale comun. Nu este potrivit pentru utilizare în poziții intermediare, în funcție de construcția sau materialul supapei.

Ce este o supapă de bilă V Port?

Discul are un caracter Lambda în formă de margine și folosește un scaun metalic pentru a controla debitul la deschiderea intermediară și structura supapei care permite închiderea în timp ce tăiați contaminanții în lichid. Este potrivit pentru controlul lichidelor speciale, cum ar fi pulpa de hârtie, suspensia și lichidele vâscoase.

Care este diferența dintre portul complet și V-Port?

Marginea în formă de port V taie orice incluziune. Tăierea fibrelor și solidelor depinde de alunecarea între disc (metal) și scaun (metal). Dacă fibrele precum pulpa sunt conținute în lichid, robinetele cu bilă, de exemplu, vor deveni înfundate la închidere, ceea ce va provoca probleme legate de întreținere. Cu toate acestea, în cazul supapelor portului Lambda, marginile metalice sunt închise în timp ce tăiați contaminanții, astfel încât să nu fie blocate. Corpul are o structură de flanșă și nu necesită instrumente speciale pentru
