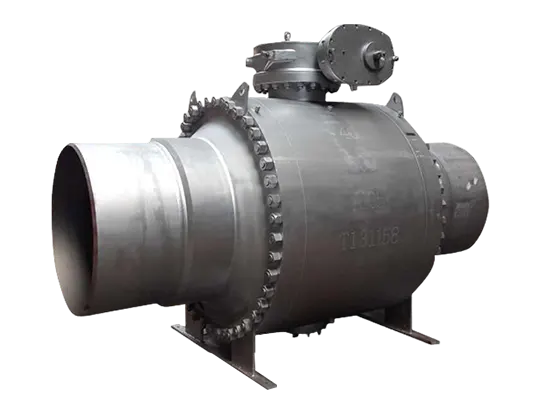

Supapă cu bilă montată pe pistă de capăt BW

Introducere de produs

Supapa cu bilă LYV® BW cu bilă montată cu trunion de capăt rezolvă în mod sistematic provocările de etanșare și structurale ale conductelor de înaltă presiune prin două modele de bază. Supapa cu bilă de înaltă performanță sudată cap la cap este conectată prin sudare cap la cap și se integrează cu conducta pentru a obține o etanșare permanentă fără scurgeri.  Structura sa unică a punctului de susținere poate direcționa stresul imens generat de dilatarea și contracția termică, greutatea proprie și vibrația conductei către cadrul exterior al fundației, protejând astfel în mod eficient corpul supapei și garniturile interne de deformare sau deteriorare. Acest design asigură funcționarea stabilă pe termen lung a supapei în medii critice și dure, cum ar fi centrale electrice, conducte petrochimice pe distanțe lungi și platforme offshore, sporind semnificativ siguranța și durata de viață a întregului sistem de conducte.

Supapă cu bilă LYV®️ pentru sudare cap la cap, montată pe trunion, ca produs de înaltă performanță, care îndeplinește standarde internaționale precum API-6A, API-6D, ASME-B16.34, ISO-17292 și altele.  Supapa cu bilă montată pe trunion LYV®️ a obținut certificarea la incendiu API-6FA, care demonstrează că produsul are capacitatea de a fi utilizat pentru diverse aplicații solicitate în condiții de siguranță la incendiu.  LYV®️ în calitate de producător care produce robinete cu bilă montate pe trunion, producând robinete cu bilă montate pe trunion NPS 2” până la NPS 48”, presiunea maximă poate ajunge la 2500LB.  În plus, LYV®️ are condiții și experiență pentru a produce robinete cu bilă montate pe trunion la temperatură joasă.  Contactaţi-ne pentru mai multe informații.

Specificații

Caracteristici

■  Scaun moale sau metalic disponibil

■  Minge solidă

■  RF,RTJ,BW Față de conexiune

■  Caroseria din două sau trei piese

■  Oprire etanșă bidirecțională

■  Zero scurgeri

■  Blocare dublă și sângerare (DBB) / Izolație dublă și sângerare (DIB)

■  Protecție împotriva incendiilor.

■  Design cu cuplu de operare scăzut

■  Design tijă anti-explozie

Supapa cu bilă LYV® BW BW este o supapă industrială special concepută pentru a face față condițiilor dure de lucru. „BW” indică faptul că cele două capete ale sale sunt conectate prin sudare cap la cap și pot fi sudate pe țeavă pentru a forma un întreg permanent. „Instalarea suportului de capăt” se referă la extinderea unei structuri de sprijin rigide independente la capătul de antrenare al supapei. Acest design combinat urmărește să obțină simultan etanșarea absolută a conexiunii conductei și izolarea la stres a corpului supapei.

Principiul său de funcționare este împărțit în două etape: În primul rând, portul de sudare cap la cap al supapei este sudat pe conductă pentru a forma o conexiune permanentă fără scurgeri. În al doilea rând, structura cheie „punctul de sprijin” este fixată independent de fundația externă. Atunci când conducta generează o forță uriașă din cauza stresului termic, greutății proprii sau vibrațiilor, acest punct de sprijin va suporta și ghida în mod activ aceste forțe externe, permițându-le să ocolească tija precisă a supapei și sistemul de etanșare din interiorul supapei și să fie transmis direct structurii externe. Astfel, se asigură că supapa poate fi deschisă și închisă în mod stabil și flexibil atunci când este supusă deformării conductei și menține o etanșare pe termen lung.
